Hydrofor WILO Economy CO-1 MVIS 209/ER-PN16 stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 16 bar
Hydrofor WILO Economy CO-1 MVIS 209/ER-PN16 stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 16 bar
Hydrofor WILO Economy CO-1 MVIS 209/ER-PN16 stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 16 bar
Hydrofor WILO Economy CO-1 MVIS 209/ER-PN16 stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 16 bar

Hydrofor WILO Economy CO-1 MVIS 209/ER-PN16 stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 16 bar

Rozmiar
36 027,63 zł
brutto / szt.

Cena katalogowa:

29290.76netto/szt.
36027.63brutto/szt.
Produkt na zamówienie
Produkt na zamówienie
14 dni na łatwy zwrot
Bezpieczne zakupy
Kompaktowe urządzenie do podnoszenia ciśnienia, do podłączenia pośredniego lub bezpośredniego. Składa się z normalnie zasysającej, pionowej wysokociśnieniowej pompy wirowej ze stali nierdzewnej w wykonaniu bezdławnicowym. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, z urządzeniem sterującym/regulacyjnym dysponującym wszystkimi wymaganymi urządzeniami pomiarowymi i sterującymi.

Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych (w zakresie obowiązywania norm DIN 1988 i DIN EN 806 należy stosować do tego celu instalacje z pompą rezerwową) oraz instalacjach przemysłowych.

Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych



Cechy szczególne/zalety produktu

*Konstrukcja samoodpowietrzająca się podczas pracy

*Certyfikat WRAS/KTW dla pompy na wszystkie części mające kontakt z medium

*Pompa typoszeregu Multivert MVIS w połączeniu z bezdławnicowym silnikiem indukcyjnym trójfazowym, zapewniającym niemal bezgłośną pracę

*Do 20 dB[A] cichsze niż konwencjonalne urządzenia o porównywalnej wydajności hydraulicznej

*Części mające kontakt z medium są odporne na korozję

*Całkowicie elektroniczny regulator Economy (ER1) z elektroniką sterującą i diodami LED do wskazywania statusu urządzenia, cyfrowych wejść i wyjść

*Kontrola fabryczna i wstępne ustawienie na optymalny zakres roboczy (w tym świadectwo odbioru w oparciu o EN10204 - 3.1)



Wyposażenie/funkcja

*Wysokociśnieniowa pompa wirowa ze stali nierdzewnej typoszeregu MVIS

*Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękochłonnej

*Zawór odcinający po stronie ciśnieniowej

*Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej

*Ciśnieniowe naczynie przeponowe 8 l, PN16 z armaturą przelotową wg DIN 4807, strona ciśnieniowa

*Przełącznik ciśnieniowy (6/10/16 bar), strona ciśnieniowa

*Manometr, strona ciśnieniowa

*Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego urządzenia

Regulator Economy (ER) w obudowie z blachy stalowej, struktura RAL 7035, stopień ochrony IP 54, składa się z wewnętrznego układu zasilania napięciem sterującym, elektroniki sterującej i cyfrowych wejść i wyjść



Obsługa/wskazania

*W pełni elektroniczny regulator Economy (ER1) z wewnętrznym układem zasilania elektrycznego, z elektroniką sterującą, cyfrowymi wejściami i wyjściami

*Możliwość ustawiania parametrów roboczych za pomocą potencjometru, przełącznika hakowego i pokrętła

*Diody do wskazywania stanu urządzenia (praca/usterka/suchobieg)

*Ustawianie trybu pracy pompy przez przełącznik R-0-A

*Wyłącznik główny



Regulacja

*W pełni automatyczne sterowanie dwupunktowe do pomp ze stałą prędkością obrotową

*Przełączanie pompy za pomocą przełącznika ciśnieniowego w zależności od wielkości regulowanej ciśnienia (constant, p-c) lub wyłącznika pływakowego zależnie od poziomu napełnienia

*Dowolny wybór rodzaju pracy pompy (ręczy, wyłączenie, automatyczny)

*Automatyczne testowe uruchomienie pompy (okresowe uruchomienie pompy):

**Z możliwością aktywacji

**Czas między dwoma przebiegami próbnymi pompy (ok. 10 s) dziesięć godzin

*Przełącznik R-0-A (ręczny-0-automatyczny): Wstępny wybór rodzaju pracy pompy, tryb „ręczny” w razie awarii regulatora (tryb awaryjny/testowy w sieci, styki ochronne uzwojenia (silnika), reset w zależności od czasu), „0” (pompa wyłączona - nie jest możliwe dołączanie przez układ sterowania) i „Auto” (tryb automatyczny pompy aktywowany przez układ sterowania), potwierdzenie komunikatów o awarii w położeniu „0”



Kontrola

*Wewnętrzna kontrola silnika za pomocą przetwornika lub

*zewnętrzne zabezpieczenie silnika przez czujnik termistorowy (PTC) lub styk ochronny uzwojenia (WSK)

*Zabezpieczenie przewodów sieciowych pompy za pomocą bezpieczników urządzenia (bezpieczników topikowych)

*Kontrola wartości max. i min. w instalacji z ustawianym czasem opóźnienia i wartościami granicznymi

*Zabezpieczenie przed suchobiegiem za pośrednictwem styku, np. wyłącznika pływakowego lub przełącznika ciśnieniowego

*Opcjonalne zabezpieczenie przed suchobiegiem za pomocą elektrod i przekaźników poziomu



Interfejsy

*Styk bezpotencjałowy (24 V/DC, 1 A) do zbiorczej sygnalizacja awarii (SSM)

*Wejście styku zabezpieczenia przed suchobiegiem



Opcjonalne wyposażenie dodatkowe (montaż fabryczny lub późniejszy, po konsultacji technicznej)

*Zabezpieczenie przed suchobiegiem SK 277, przekaźnik poziomu SR-NW

*Przełącznik ciśnieniowy, sygnalizacja pracy



Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)

*Opcjonalny zestaw WMS do zabezpieczenia przed suchobiegiem

*Elastyczne rurociągi podłączeniowe lub kompensatory

*Zbiornik z systemem rozdzielającym

*Ciśnieniowe naczynie przeponowe



Spełnione normy:

*DIN 1988 (EN806) - Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi

*DIN 4807 - Ciśnieniowe naczynia przeponowe/przeponowe naczynia wyrównawcze

*EN 50178 - Urządzenia elektroniczne do stosowania w instalacjach dużej mocy

*EN 60204-1 - Wyposażenie elektryczne maszyn

*EN 60335-1 - Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego

*EN 60439-1/61439-1 - Rozdzielnice i sterownice niskonapięciowe

*EN 61000-6-2 - Kompatybilność elektromagnetyczna (EMC) - Odporność w środowiskach przemysłowych

*EN 61000-6-3 - Kompatybilność elektromagnetyczna (EMC) - Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym

Dane eksploatacyjne
*Liczba pomp:
*temperatura przetłaczanej cieczy: 3 oC
*temperatura otoczenia: 5 oC
*Maks. ciśnienie robocze: 16 bar
*Ciśnienie na dopływie: 6 bar
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 2200
*Prąd znamionowy: 8 A
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Klasa izolacji: F
*Stopień ochrony silnika:
*Stopień ochrony urządzenia sterującego:
Materiały
*Korpus pompy: Stal nierdzewna
*Wirnik: Stal nierdzewna
*Wał: Stal nierdzewna
*Materiał uszczelnienia:
*Materiał orurowania: Stal nierdzewna

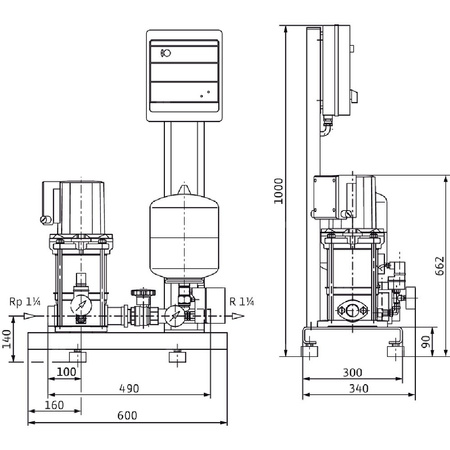

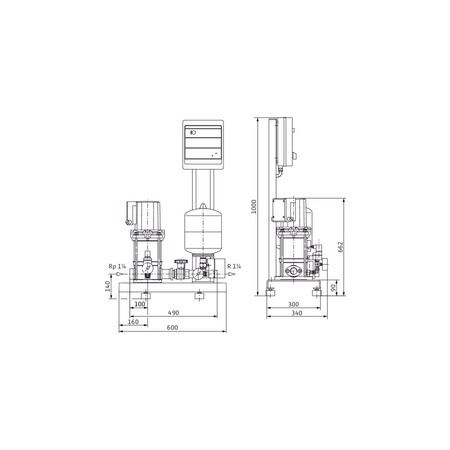

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Rp 1¼
*Przyłącze gwintowane po stronie tłocznej: R 1¼
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: Economy CO-1 MVIS 209/ER/ (PN 16)
*Masa netto ok.: 68 kg
*Numer artykułu: 2504327
Marka
Symbol
812504327
Rodzaj towaru
Pompy do wody użytkowej
EAN
4016322527947
Kod producenta
2504327
Szerokość [mm]
340
Wysokość [mm]
990
Długość [mm]
700
Prędkość obrotowa [obr/min]
2900
Liczba pomp
1
Do wody użytkowej
1
Materiał korpusu pompy
Stal nierdzewna
Gatunek materiału korpusu pompy
Stal nierdzewna 304
Materiał rurociągu
Stal nierdzewna
Gatunek materiału rurociągu
Stal nierdzewna 316 L
Częstotliwość
50 Hz
Stopień ochrony pompy (IP)
IP44
Stopień ochrony obudowy (IP)
IP54
Klasa izolacji wg IEC
F
Prąd znamionowy [A]
8
Liczba faz
3
Zakres napięcia znamionowego [V]
400
Maks. ciśnienie robocze [bar]
16
Pobór mocy silnika (P1) [kW]
2.14
Moc oddawana silnika (P2) [kW]
2.2
Średnica zewnętrzna przyłącza od strony wlotowej [mm]
32
Średnica zewnętrzna przyłącza od strony wylotowej [mm]
25

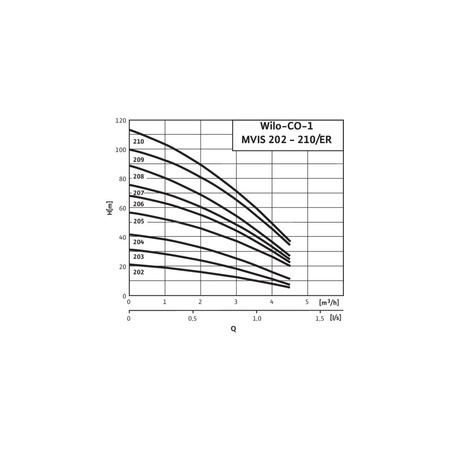

Maks. wydajność (maks. przepływ) [m³/h]
5
Maks. wysokość podnoszenia [m]
89.88
Przepływ nominalny (BEP) [m³/h]
3.363
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]
567.22
Materiał wirnika
Stal nierdzewna
Gatunek materiału wirnika
Stal nierdzewna 304
Przyłącze od strony wlotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wlotowej
1 cal
Klasa ciśnienia kołnierza przyłącza wlotowego
PN 16
Rodzaj przyłącza wlotowego
ISO 228-1
Przyłącze po stronie wylotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wylotowej
1 cal
Klasa ciśnienia kołnierza przyłącza wylotowego
PN 16
Rodzaj przyłącza wylotowego
ISO 228-1
Kształt końcówki
Inne
Długość towaru w centymetrach
80
Wysokość towaru w centymetrach
120
Szerokość towaru w centymetrach
120
Strona www producenta
www.wilo.pl
