Hydrofor WILO Economy CO-1 MVIS 804/ER stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 6 bar
Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych (w zakresie obowiązywania norm DIN 1988 i DIN EN 806 należy stosować do tego celu instalacje z pompą rezerwową) oraz instalacjach przemysłowych.
Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych
Cechy szczególne/zalety produktu
*Konstrukcja samoodpowietrzająca się podczas pracy
*Certyfikat WRAS/KTW dla pompy na wszystkie części mające kontakt z medium
*Pompa typoszeregu Multivert MVIS w połączeniu z bezdławnicowym silnikiem indukcyjnym trójfazowym, zapewniającym niemal bezgłośną pracę
*Do 20 dB[A] cichsze niż konwencjonalne urządzenia o porównywalnej wydajności hydraulicznej
*Części mające kontakt z medium są odporne na korozję
*Całkowicie elektroniczny regulator Economy (ER1) z elektroniką sterującą i diodami LED do wskazywania statusu urządzenia, cyfrowych wejść i wyjść
*Kontrola fabryczna i wstępne ustawienie na optymalny zakres roboczy (w tym świadectwo odbioru w oparciu o EN10204 - 3.1)
Wyposażenie/funkcja
*Wysokociśnieniowa pompa wirowa ze stali nierdzewnej typoszeregu MVIS
*Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękochłonnej
*Zawór odcinający po stronie ciśnieniowej
*Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej
*Ciśnieniowe naczynie przeponowe 8 l, PN16 z armaturą przelotową wg DIN 4807, strona ciśnieniowa
*Przełącznik ciśnieniowy (6/10/16 bar), strona ciśnieniowa
*Manometr, strona ciśnieniowa
*Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego urządzenia
Regulator Economy (ER) w obudowie z blachy stalowej, struktura RAL 7035, stopień ochrony IP 54, składa się z wewnętrznego układu zasilania napięciem sterującym, elektroniki sterującej i cyfrowych wejść i wyjść
Obsługa/wskazania
*W pełni elektroniczny regulator Economy (ER1) z wewnętrznym układem zasilania elektrycznego, z elektroniką sterującą, cyfrowymi wejściami i wyjściami
*Możliwość ustawiania parametrów roboczych za pomocą potencjometru, przełącznika hakowego i pokrętła
*Diody do wskazywania stanu urządzenia (praca/usterka/suchobieg)
*Ustawianie trybu pracy pompy przez przełącznik R-0-A
*Wyłącznik główny
Regulacja
*W pełni automatyczne sterowanie dwupunktowe do pomp ze stałą prędkością obrotową
*Przełączanie pompy za pomocą przełącznika ciśnieniowego w zależności od wielkości regulowanej ciśnienia (constant, p-c) lub wyłącznika pływakowego zależnie od poziomu napełnienia
*Dowolny wybór rodzaju pracy pompy (ręczy, wyłączenie, automatyczny)
*Automatyczne testowe uruchomienie pompy (okresowe uruchomienie pompy):
**Z możliwością aktywacji
**Czas między dwoma przebiegami próbnymi pompy (ok. 10 s) dziesięć godzin
*Przełącznik R-0-A (ręczny-0-automatyczny): Wstępny wybór rodzaju pracy pompy, tryb „ręczny” w razie awarii regulatora (tryb awaryjny/testowy w sieci, styki ochronne uzwojenia (silnika), reset w zależności od czasu), „0” (pompa wyłączona - nie jest możliwe dołączanie przez układ sterowania) i „Auto” (tryb automatyczny pompy aktywowany przez układ sterowania), potwierdzenie komunikatów o awarii w położeniu „0”
Kontrola
*Wewnętrzna kontrola silnika za pomocą przetwornika lub
*zewnętrzne zabezpieczenie silnika przez czujnik termistorowy (PTC) lub styk ochronny uzwojenia (WSK)
*Zabezpieczenie przewodów sieciowych pompy za pomocą bezpieczników urządzenia (bezpieczników topikowych)
*Kontrola wartości max. i min. w instalacji z ustawianym czasem opóźnienia i wartościami granicznymi
*Zabezpieczenie przed suchobiegiem za pośrednictwem styku, np. wyłącznika pływakowego lub przełącznika ciśnieniowego
*Opcjonalne zabezpieczenie przed suchobiegiem za pomocą elektrod i przekaźników poziomu
Interfejsy
*Styk bezpotencjałowy (24 V/DC, 1 A) do zbiorczej sygnalizacja awarii (SSM)
*Wejście styku zabezpieczenia przed suchobiegiem
Opcjonalne wyposażenie dodatkowe (montaż fabryczny lub późniejszy, po konsultacji technicznej)
*Zabezpieczenie przed suchobiegiem SK 277, przekaźnik poziomu SR-NW
*Przełącznik ciśnieniowy, sygnalizacja pracy
Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)
*Opcjonalny zestaw WMS do zabezpieczenia przed suchobiegiem
*Elastyczne rurociągi podłączeniowe lub kompensatory
*Zbiornik z systemem rozdzielającym
*Ciśnieniowe naczynie przeponowe
Spełnione normy:
*DIN 1988 (EN806) - Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi
*DIN 4807 - Ciśnieniowe naczynia przeponowe/przeponowe naczynia wyrównawcze
*EN 50178 - Urządzenia elektroniczne do stosowania w instalacjach dużej mocy
*EN 60204-1 - Wyposażenie elektryczne maszyn
*EN 60335-1 - Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego
*EN 60439-1/61439-1 - Rozdzielnice i sterownice niskonapięciowe
*EN 61000-6-2 - Kompatybilność elektromagnetyczna (EMC) - Odporność w środowiskach przemysłowych
*EN 61000-6-3 - Kompatybilność elektromagnetyczna (EMC) - Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym
Dane eksploatacyjne
*Liczba pomp:
*temperatura przetłaczanej cieczy: 3 oC
*temperatura otoczenia: 5 oC
*Maks. ciśnienie robocze: 6 bar
*Ciśnienie na dopływie: 6 bar
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 1100
*Prąd znamionowy: 6,3 A
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Klasa izolacji: F
*Stopień ochrony silnika:
*Stopień ochrony urządzenia sterującego:
Materiały
*Korpus pompy: Stal nierdzewna
*Wirnik: Stal nierdzewna
*Wał: Stal nierdzewna
*Materiał uszczelnienia:
*Materiał orurowania: Stal nierdzewna

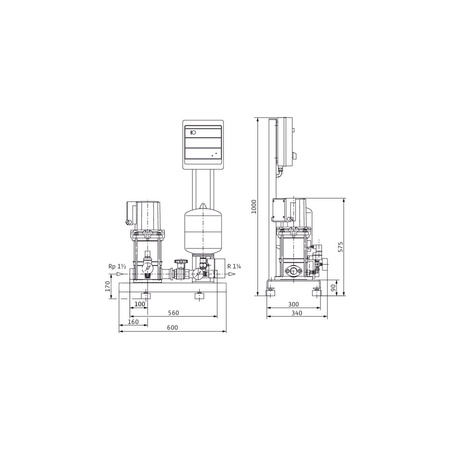

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Rp 11/2
*Przyłącze gwintowane po stronie tłocznej: R 1¼
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: Economy CO-1 MVIS 804/ER/ (PN 6)
*Masa netto ok.: 63 kg
*Numer artykułu: 2504182
Marka
Symbol
812504182
Rodzaj towaru
Pompy do wody użytkowej
EAN
4016322527671
Kod producenta
2504182
Szerokość [mm]
340
Wysokość [mm]
990
Długość [mm]
700
Prędkość obrotowa [obr/min]
2900
Liczba pomp
1
Do wody użytkowej
1
Materiał korpusu pompy
Stal nierdzewna
Gatunek materiału korpusu pompy
Stal nierdzewna 304
Materiał rurociągu
Stal nierdzewna
Gatunek materiału rurociągu
Stal nierdzewna 316 L
Częstotliwość
50 Hz
Stopień ochrony pompy (IP)
IP44
Stopień ochrony obudowy (IP)
IP54
Klasa izolacji wg IEC
F
Prąd znamionowy [A]
6.3
Liczba faz
3
Zakres napięcia znamionowego [V]
400
Maks. ciśnienie robocze [bar]
6
Pobór mocy silnika (P1) [kW]
1.95
Moc oddawana silnika (P2) [kW]
1.1
Średnica zewnętrzna przyłącza od strony wlotowej [mm]
40
Średnica zewnętrzna przyłącza od strony wylotowej [mm]
40

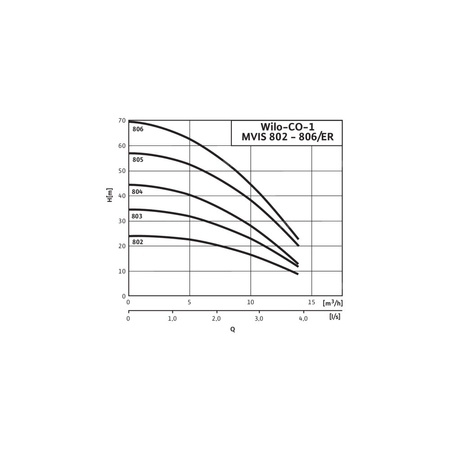

Maks. wydajność (maks. przepływ) [m³/h]
14
Maks. wysokość podnoszenia [m]
43.9
Przepływ nominalny (BEP) [m³/h]
8.59
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]
324.31
Materiał wirnika
Stal nierdzewna
Gatunek materiału wirnika
Stal nierdzewna 304
Przyłącze od strony wlotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wlotowej
1 1/2 cala
Klasa ciśnienia kołnierza przyłącza wlotowego
PN 16
Rodzaj przyłącza wlotowego
ISO 228-1
Przyłącze po stronie wylotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wylotowej
1 1/2 cala
Klasa ciśnienia kołnierza przyłącza wylotowego
PN 16
Rodzaj przyłącza wylotowego
ISO 228-1
Kształt końcówki
Inne
Długość towaru w centymetrach
80
Wysokość towaru w centymetrach
120
Szerokość towaru w centymetrach
120
Strona www producenta
www.wilo.pl
