Hydrofor WILO CO/T-1 HELIX V 403/CE stal nierdzewna, częstotliwość 50 Hz, prędkość 2900 obr/min, max. 10 bar
Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych (w zakresie obowiązywania norm DIN 1988 i DIN EN 806 należy stosować do tego celu instalacje z pompą rezerwową) oraz instalacjach przemysłowych.
Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych
Cechy szczególne/zalety produktu
*Certyfikat WRAS/KTW/ACS dla pompy na wszystkie części mające kontakt z medium (wersja EPDM)
*Wysokosprawna hydraulika pompy typoszeregu Helix V w połączeniu z silnikami klasy IE2 odpowiadającymi normom IEC (norma IE3 jest opcjonalna)
*Zintegrowane wykrywanie suchobiegu z automatycznym wyłączaniem w przypadku braku wody za pośrednictwem przekaźnika zabezpieczenia przed suchobiegiem
*Niezależne od kierunku obrotów uszczelnienie mechaniczne pomp w wersji kasetowej ułatwiającej konserwację
*Elastyczny projekt latarni umożliwia uzyskanie bezpośredniego dostępu do uszczelnienia mechanicznego
*Części mające kontakt z medium są odporne na korozję.
*Zoptymalizowana hydraulika uwzględniająca straty ciśnienia całego urządzenia
*Całkowicie elektroniczny regulator Economy (CE) z mikroprocesorem i diodami LED do wskazywania statusu urządzenia, z analogowymi i cyfrowymi modułami wejść i wyjść
*Kontrola fabryczna i wstępne ustawienie optymalnego zakresu roboczego (w tym świadectwo odbioru w oparciu o EN10204 - 3.1)
Wyposażenie/funkcja
*Wysokociśnieniowa pompa wirowa ze stali nierdzewnej typoszeregu Helix V
*Rama główna z polietylenu (PE)
*Zawór odcinający po stronie ciśnieniowej
*Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej
*Ciśnieniowe naczynie przeponowe 8 l, PN 16 z armaturą przelotową wg DIN 4807, strona ciśnieniowa
*Przełącznik ciśnieniowy (6/10/16 bar), strona ciśnieniowa
*Manometr, po stronie ciśnieniowej
*Automatyczne sterowanie pracą pompy za pomocą całkowicie elektronicznego
regulatora Economy (CE) w poliwęglanowej obudowie w kolorze jasnoszarym (rozruch bezpośredni) lub w obudowie z blachy stalowej RAL 7035 lakierowanej lakierem strukturalnym (rozruch gwiazda-trójkąt), stopień ochrony IP54; regulator składa się z wewnętrznego układu zasilania napięciem sterującym, mikroprocesora oraz analogowych i cyfrowych modułów wejść i wyjść
Obsługa/wskazania
*Całkowicie elektroniczny regulator Economy (CE) z wewnętrznym układem zasilania, mikroprocesorem i diodami LED do wskazywania statusu urządzenia, z analogowymi i cyfrowymi modułami wejść i wyjść
*Ustawianie parametrów roboczych za pomocą potencjometru
*Ustawianie trybu pracy pompy i potwierdzanie komunikatów o awarii za pomocą przełącznika R-0-A
*Wyświetlacz LED (3x7 segmentów, alfanumeryczny) do wyświetlania napięcia zadanego, parametrów regulatora i komunikatów o awarii
*Diody LED do wskazywania stanu urządzenia (napięcie zasilania/praca/usterka/suchobieg)
*Zamykany wyłącznik główny
Regulacja
*W pełni automatyczna regulacja pompy ze stałą prędkością obrotową na podstawie porównania wartości zadanej/rzeczywistej
*Sygnał czujnika 4 - 20 mA (kontrola przerwy w obwodzie) dla wartości rzeczywistej wielkości regulowanych
*Dowolny wybór rodzaju pracy pompy (ręczy, wyłączenie, automatyczny)
*Automatyczne testowe uruchomienie pompy (okresowe uruchomienie pompy):
**Aktywacja za pomocą przełącznika DIP
**Czas między dwoma uruchomieniami testowymi wynosi sześć godzin
*Wyłączenie przy przepływie zerowym na podstawie ciśnienia i czasu
*Przełącznik R-0-A (ręczny-0-automatyczny): wstępny wybór rodzaju pracy pompy, tryb ręczny w razie awarii regulatora (tryb awaryjny/testowy w sieci, z automatycznie resetowanym zabezpieczeniem silnika), 0 (pompa wyłączona - nie jest możliwe dołączanie przez układ sterowania) i Auto (pompa udostępniana do pracy w trybie automatycznym przez układ sterowania)
Kontrola
*Kontrola przerwy w obwodzie nadajnika sygnału
*Monitorowanie zaniku fazy
*Monitorowanie prądu silnika przez przetwornik w urządzeniach z rozruchem bezpośrednim
*Zabezpieczenie przewodów zasilania elektrycznego pompy w przypadku urządzeń z rozruchem bezpośrednim przez bezpiecznik, w przypadku urządzeń z rozruchem gwiazda-trójkąt przez bezpieczniki topikowe i kombinację stycznika oraz przekaźnika zabezpieczającego silnika
*Kontrola wartości max. i min. w instalacji z ustawianym czasem opóźnienia i wartościami granicznymi
*Zabezpieczenie przed suchobiegiem za pośrednictwem styku, np. wyłącznika pływakowego lub przełącznika ciśnieniowego
*Wejście styku ochronnego uzwojenia (WSK) lub zbiorczej sygnalizacji awarii (SSM) pompy w przypadku urządzeń do rozruchu gwiazda-trójkąt
*Kontrola pęknięcia rury
Interfejsy
*Bezpotencjałowy styk do zbiorczej sygnalizacji awarii (SSM)
*Zewnętrzne włączanie/wyłączanie za pośrednictwem styku do dezaktywacji automatycznego trybu instalacji (funkcja aktywowana przełącznikiem DIP)
Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie)
*Elastyczne rurociągi podłączeniowe lub kompensatory
*Ciśnieniowe naczynie przeponowe
Spełnione normy:
*DIN 1988 (EN806) - Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi
*DIN 4807 - Ciśnieniowe naczynia przeponowe/przeponowe naczynia wyrównawcze
*EN 50178 - Urządzenia elektroniczne do stosowania w instalacjach dużej mocy
*EN 60204-1 - Wyposażenie elektryczne maszyn
*EN 60335-1 - Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego
*EN 60439-1/61439-1 - Rozdzielnice i sterownice niskonapięciowe
*EN 61000-6-2 - Kompatybilność elektromagnetyczna (EMC) - Odporność w środowiskach przemysłowych
*EN 61000-6-3 - Kompatybilność elektromagnetyczna (EMC) - Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym

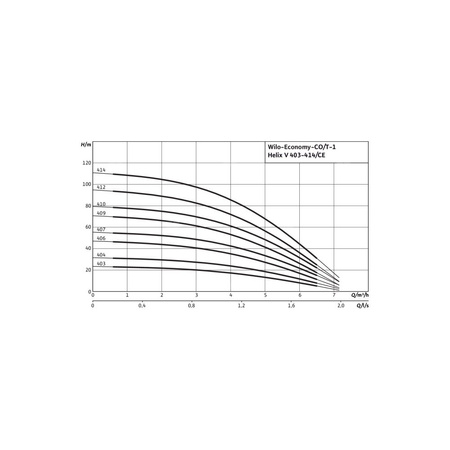

Dane eksploatacyjne
*Wysokość podnoszenia maks.: 22,99
*Liczba pomp:
*temperatura przetłaczanej cieczy: 5 oC
*temperatura otoczenia: 5 oC
*Maks. ciśnienie robocze: 10 bar
*Ciśnienie na dopływie: 6 bar
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 370
*Prąd znamionowy: 0,95 A
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Rodzaj załączania: Bezpośrednio online (DOL)
*Sprawność silnika ηm 50 %: 65,4
*Sprawność silnika ηm 75 %: 65,6
*Sprawność silnika ηm 100 %: 64,7
*Klasa izolacji: F
*Stopień ochrony silnika:
*Stopień ochrony urządzenia sterującego:
Materiały
*Materiał zbiornika:
*Korpus pompy: Stal nierdzewna
*Wirnik: Stal nierdzewna
*Wał: Stal nierdzewna
*Uszczelnienie wału: Q1BE3GG
*Materiał uszczelnienia:
*Materiał orurowania: Stal nierdzewna
Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: -
*Przyłącze gwintowane po stronie tłocznej: G 1¼
*Przyłącze przelewowe: Ø110-PN0
*Pojemność brutto zbiornika: 150 l
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 84 kg
*Produkt:
*Nazwa produktu: Economy CO/T-1 Helix V 403/CE
*Numer artykułu: 2545680
Marka
Symbol
812545680
Rodzaj towaru
Pompy do wody użytkowej
EAN
4048482732053
Kod producenta
2545680
Szerokość [mm]
750
Wysokość [mm]
1160
Długość [mm]
1000
Prędkość obrotowa [obr/min]
2900
Liczba pomp
1
Materiał korpusu pompy
Stal nierdzewna
Gatunek materiału korpusu pompy
Stal nierdzewna 304
Materiał rurociągu
Stal nierdzewna
Gatunek materiału rurociągu
Stal nierdzewna 304
Częstotliwość
50 Hz
Stopień ochrony pompy (IP)
IP55
Stopień ochrony obudowy (IP)
IP54
Klasa izolacji wg IEC
F
Regulacja obrotów silnika
Brak
Prąd znamionowy [A]
0.95
Liczba faz
3
Zakres napięcia znamionowego [V]
400
Maks. ciśnienie robocze [bar]
10
Pobór mocy silnika (P1) [kW]
0.59
Moc oddawana silnika (P2) [kW]
0.37
Średnica zewnętrzna przyłącza od strony wylotowej [mm]
25
Maks. wydajność (maks. przepływ) [m³/h]
6.5
Maks. wysokość podnoszenia [m]
22.99
Przepływ nominalny (BEP) [m³/h]
3.688
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]
179.66
Materiał wirnika
Stal nierdzewna
Gatunek materiału wirnika
Stal nierdzewna 304
Materiał zbiornika
Tworzywo sztuczne
Gatunek materiału zbiornika
PE-HD
Podłączenie elektryczne
Zaciski
Przyłącze od strony wlotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wlotowej
1 cal
Klasa ciśnienia kołnierza przyłącza wlotowego
PN 16
Rodzaj przyłącza wlotowego
ISO 228-1
Przyłącze po stronie wylotowej
Gwint zewnętrzny gazowy walcowy
Średnica nominalna przyłącza od strony wylotowej
1 cal
Klasa ciśnienia kołnierza przyłącza wylotowego
PN 16
Rodzaj przyłącza wylotowego
ISO 228-1
Kształt końcówki
Inne
Strona www producenta
www.wilo.pl
